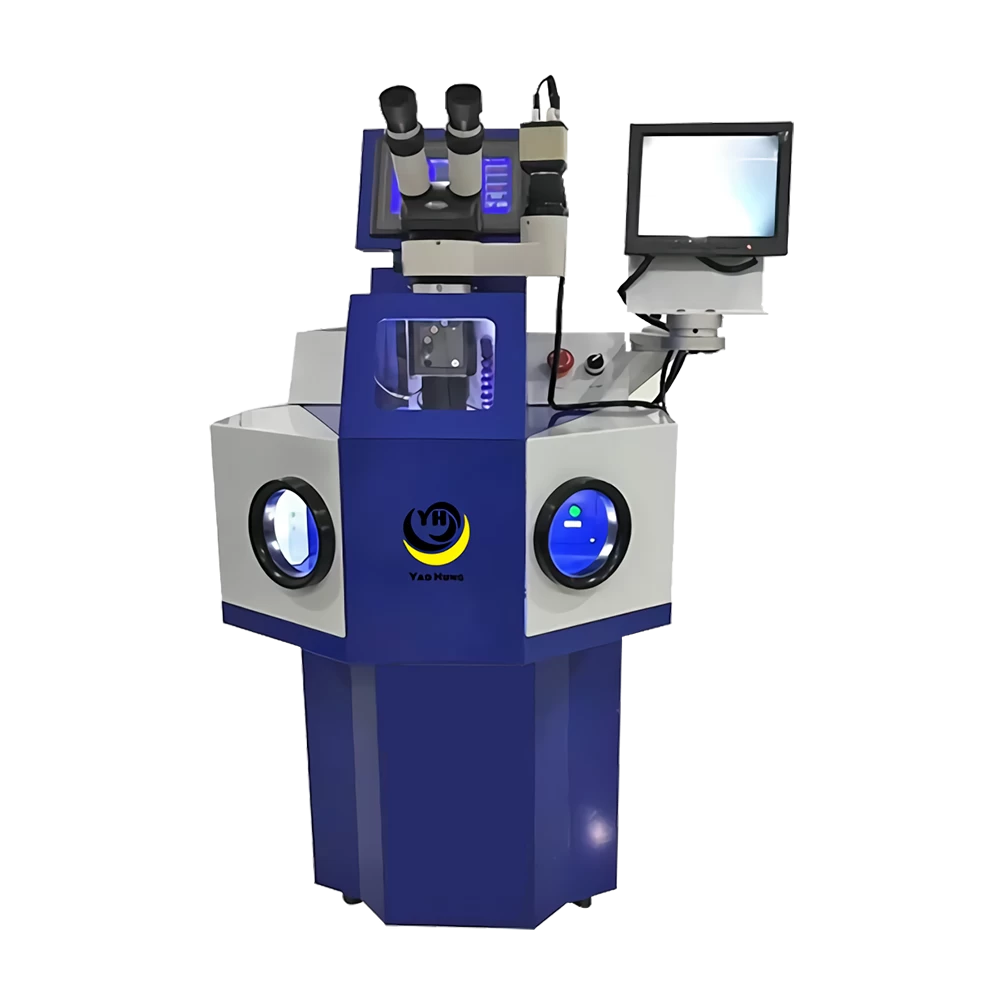

ジュエリー用スポットレーザー溶接機

YH-WJ100W / YH-WJ200W / YH-WJ300W

対応材料・用途
  • ステンレス、18Kゴールド、プラチナ、925シルバーなど、各種金属製品の溶接および修復に対応。
  • ジュエリー業界においては、指輪サイズの調整、パッチ修復、爪の補強、穴の補修、ブレスレットやネックレスの接合に使用。
  • 時計、眼鏡、精密機器などの分野では、精密部品の溶接および修理に最適。
お問い合わせ
カタログ
製品特長

  • 熱影響範囲が小さく、溶接点は強固で美しく滑らか。品質が高く、操作が簡単、スピードと効率に優れ、溶接深度が大きく、変形が少なく、環境に優しく無公害。

  • エネルギー、パルス幅、周波数、スポット径などが広範囲で調整可能。パラメーターは密閉キャビティ内のレバーで簡単に操作可能、高効率。

  • 英国製のセラミック集光キャビティを採用し、耐腐食・耐高温。光電変換効率が高く、キャビティの寿命は8〜10年、キセノンランプ寿命は800万回以上。

  • 最先端の自動遮光システムを採用し、作業中のレーザー光から目を保護。人間工学設計により、長時間の作業でも疲労なし。

技術パラメーター
モデル YH-WJ100W YH-WJ200W YH-WJ300W
最大レーザー出力 100 W 200 W 300 W
レーザー波長 1064 nm
レーザー種類 Nd:YAG
最大単発パルスエネルギー 60 J 90 J 100 J
最大溶接深さ 0.6 mm 1.0 mm 1.2 mm
パルス幅 0.1 ～ 20 ms
周波数 0 ～ 100 Hz
スポット径 0.2 ～ 2.0 mm
位置決め方式 顕微鏡（オプション：CCD選択可）
冷却方式 水冷
消費電力 5 KW 8 KW 10 KW
電力要件 AC 220V 50／60 Hz
本体サイズ
（レーザー出力により多少の違いあり）		 長さ550mm × 幅360mm × 高さ1170mm ±3%
本体重量
（レーザー出力により多少の違いあり）		 82 kg ±3%
