半自動／全自動光ファイバーレーザー管材切断機

YH-FPC60（AF）／YH-FPC62AF

対応素材・業界用途:

高速・高精度多機能レーザー管材切断機

溶接と熱処理を施したベッド構造で、優れた安定性と精度を実現し、長期間使用でも変形しません。

最大加速度は1.6Gで、従来機の5～6倍の効率を誇り、大量生産に最適です。

密閉構造で光路を保護し、レンズ汚染リスクを最小化。集成リフター搭載で、変形管材でもスムーズに切断可能。

端材損失はわずか60～75mmで、材料ロスを大幅に削減し、生産効率を向上。

高い防塵性能と精密な温度制御の水冷システムにより、結露を防止し機器寿命を延長。

リアルタイム誤差補正機能付きで、装着精度を問わず高い穴あけ精度を実現。定位精度0.05mm。

自動、半自動、手動の給材システムに対応し、生産環境に柔軟に適応。

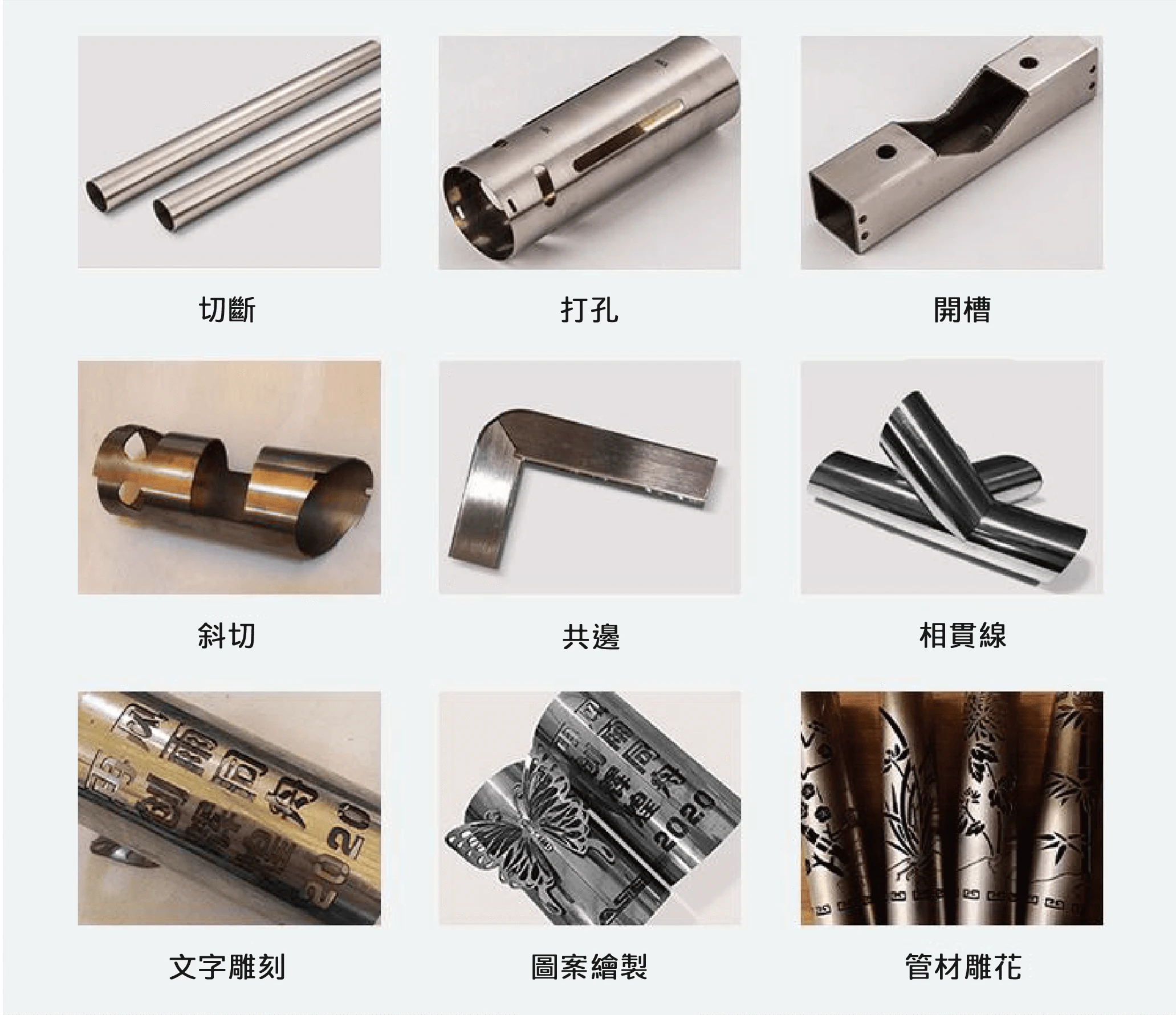

丸管、角管、楕円管、異形管など多種の管材に対応し、個別ニーズに応じたカスタム加工を提供。

高速・高精度多機能レーザー管材切断機

操作デモンストレーション

【YaoHung耀鋐科技】客製全自動化大型雷射切管機！鋁管切割演示　#雷射切管機 #光纖雷射切割 #多軸定位 #自動化生產 #LaserTubeCutting

【YaoHung耀鋐科技】雷射切管全自動氣動收料系統　#fiberlaser #tubecuttingmachine #自動化 #metalcutting

【YaoHung耀鋐科技】光纖裁管切割機｜配置簡易說明｜YH-FPC60AF

【YaoHung耀鋐科技】光纖裁管切割機｜軟體操作演示｜YH-FPC60AF

技術仕様

型番	YH-FPC60（AF）	YH-FPC62AF
対応管材種別	丸管、角管
丸管寸法範囲	Φ8 ～ Φ65 mm Φ16 ～ Φ85 mm（AF）	Φ20 ～ Φ350 mm
角管寸法範囲	Φ10×10 ～ Φ60×60 mm Φ10×10 ～ Φ60×60 mm（AF）	Φ20×20 ～ Φ350×350 mm
最大管材長さ	6000 mm	4000～6000 mm 4000～6200 mm（角管）
最小切断長	1 mm
最小端材	40～60 mm
位置決め精度	±0.05 mm
最大加速度	1.6 G
総消費電力	1500W（220V_18KW） 2000W（220V_20KW） 3000W（380V_29KW）
電動比例弁	日本SMC
サーボモーター	日本安川YASKAWA または同等品
リニアガイド	国産（HIWIN／PMI／ABBA）または同等品
ラックギア	国産（YYC、KH、APEX）または同等品
制御システム	CypCut制御システム（他社製選択可）
レーザーヘッド	自動焦点／手動焦点
標準安全装置	レーザー異常警報／切断異常警報／冷却異常警報／低圧ガス警報／自動潤滑装置／集塵装置
切断用ガス	酸素／窒素／空気（ユーザー準備）
モニターサイズ	17～21 インチ
WIFI遠隔機能	オプション
冷却システム	出力に応じた恒温チラー
機械寸法（長さ×幅×高さ±3%）	11632×1265×2172 mm （チャック仕様により調整）
総重量（±15%）	3000～4000 kg （チャック仕様により調整）
