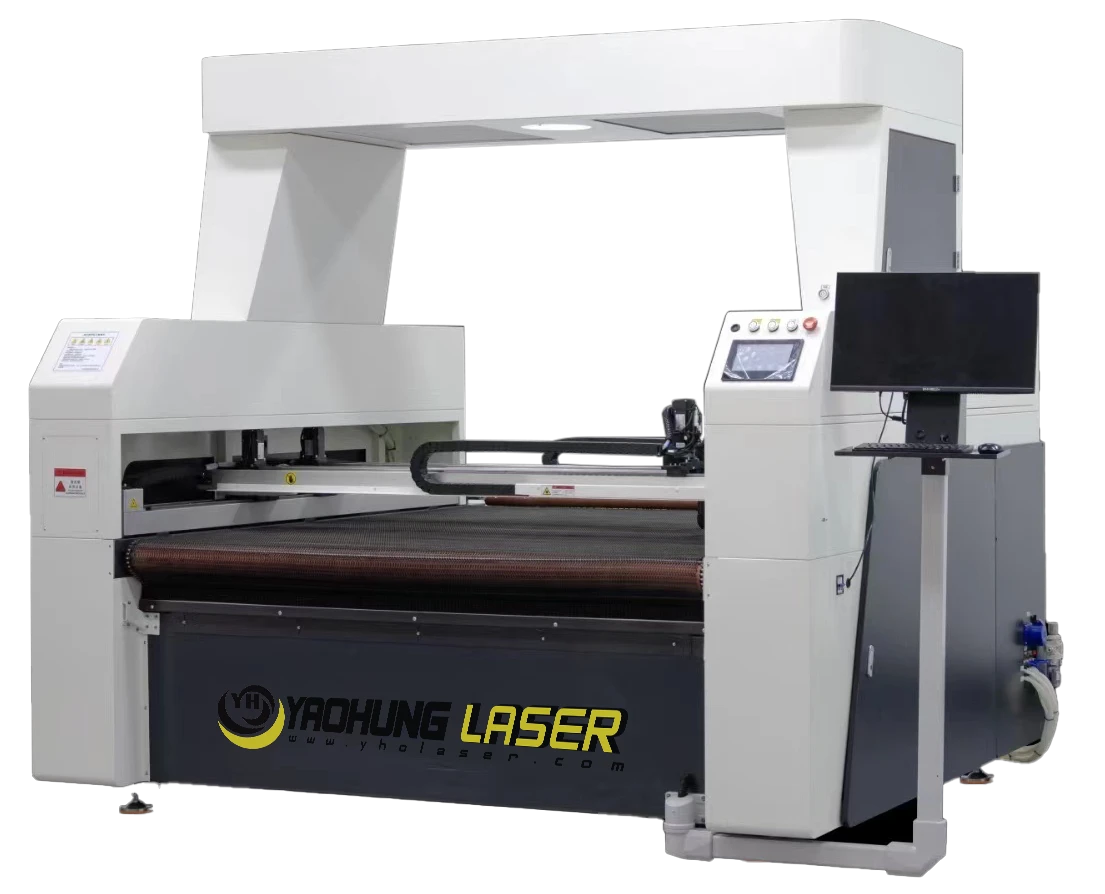

大型ベッド型CCD自動位置合わせ／自動給材レーザーカッティング機

YH-CM1610AFC／YH-CM1810AFC／YH-CM1815AFC

対応素材

加工対応素材は非常に幅広く、PC、PE、ABS、EVA、木材、竹製品、ワイングラス、革、布、紙、ゴム、貝殻、ボタン、プラスチック、シリコン、タイル、翡翠、アクリルなどの非金属材料に対応。

機械の特徴

サンプル展示

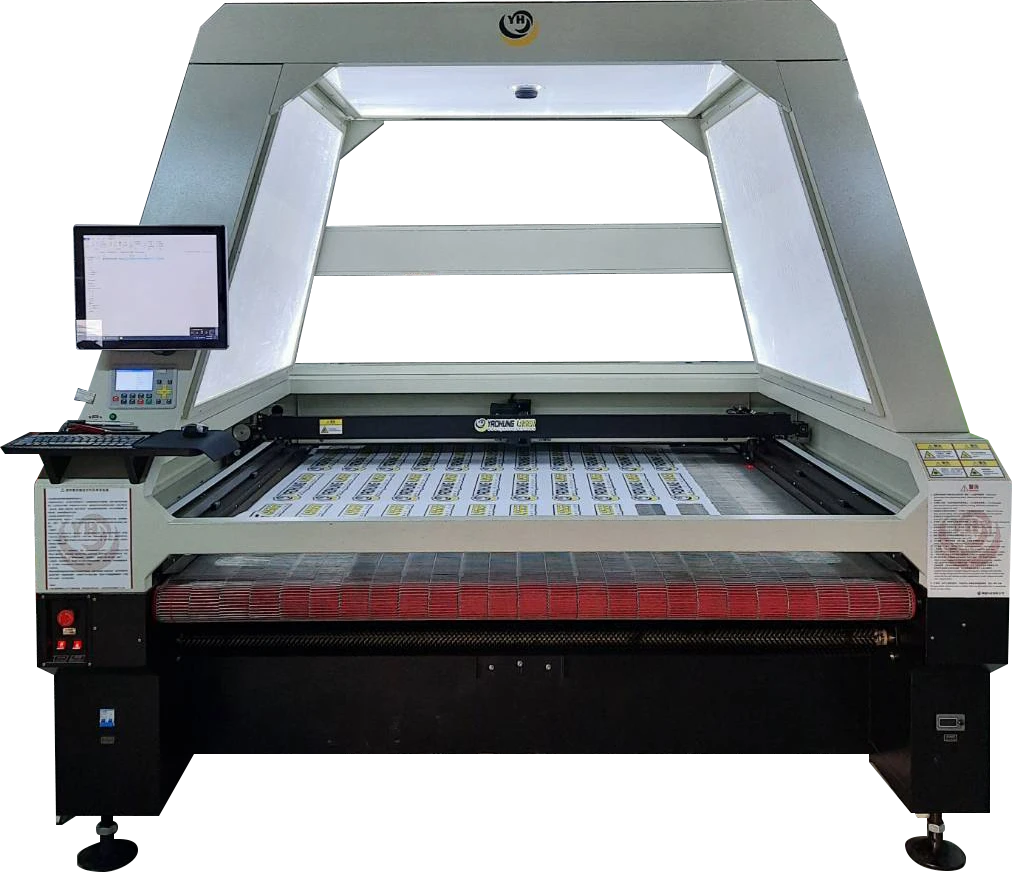

大型ベッド型CCD自動位置合わせ／自動給材レーザーカッティング機
型番	YH-CM1610AFC	YH-CM1810AFC	YH-CM1815AFC
レーザータイプ	密封型CO2レーザー管
レーザー出力	100W／130W／150W／180W
彫刻エリア	1600×1000mm	1800×1000mm	1800×1500mm
彫刻速度	0～60,000 mm/min
位置決め精度	±0.03 mm
繰り返し位置決め精度	±0.01 mm		±0.02 mm
電源電圧	AC220V ±10，60Hz
総消費電力	＜1,650W
動作温度	0 ～ 45℃
動作湿度	5～95％
最小形成文字	英字 1 x 1 mm
対応ファイル形式	PLT、AI、DXF、DST、DSB、BMP、JPG、GIF、PNG、MNG など
冷却方式	強制水冷＋保護システム
補助装置	排風ファンおよび排煙ダクト
制御ソフト	32ビットDSP制御システム
対応ソフト	CorelDraw／AutoCAD／EngraveLab／Illustrator／GCad
CCD仕様（mm）	オプション：150×150 mm（0.1mm）または全作業面（0.2mm）
外形寸法長さ×幅×高さ ±3%（mm）	1730×1850×2540（全作業面）（材料ラック：約 1000×1850×900）	1730×2360×2540（全作業面）（材料ラック：約 1000×1850×900）	2290×2360×2540（全作業面）（材料ラック：約 1000×1850×900）
機械重量 ±3%（kg）	約 700 kg	約 750 kg	約 800 kg
機械サイズカスタマイズ	全機種カスタム対応可能
